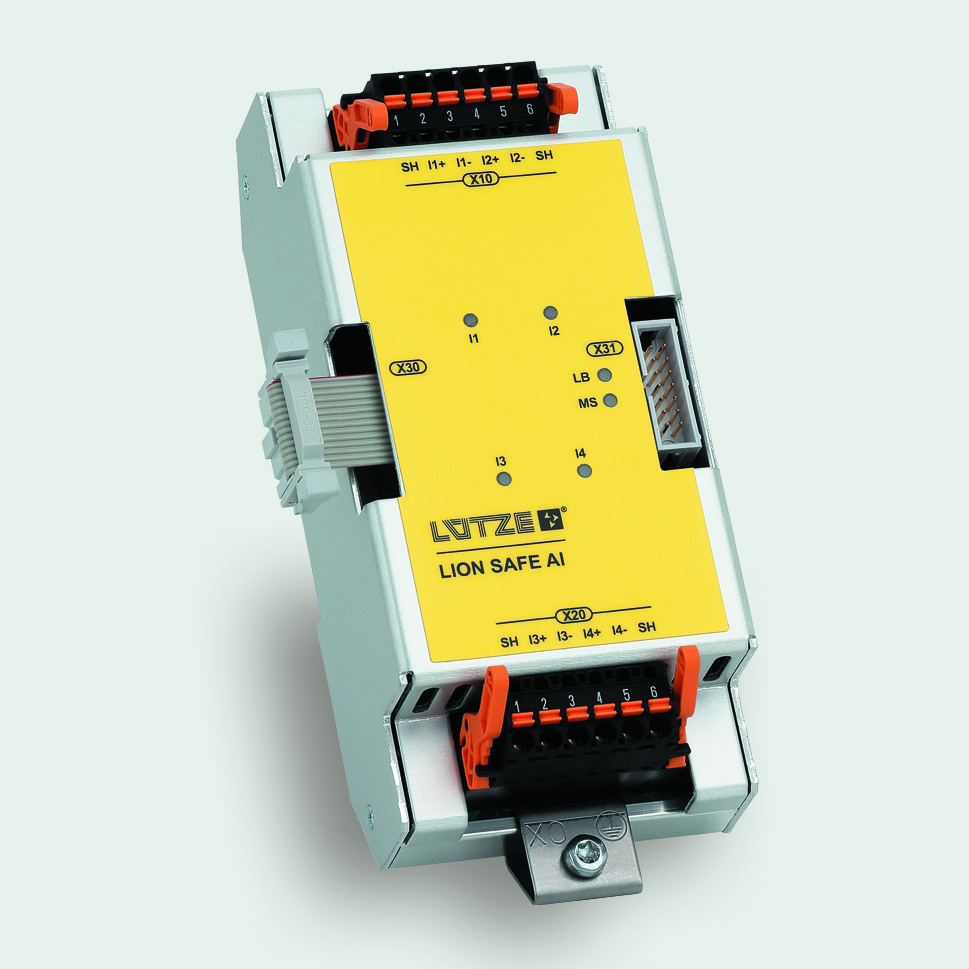

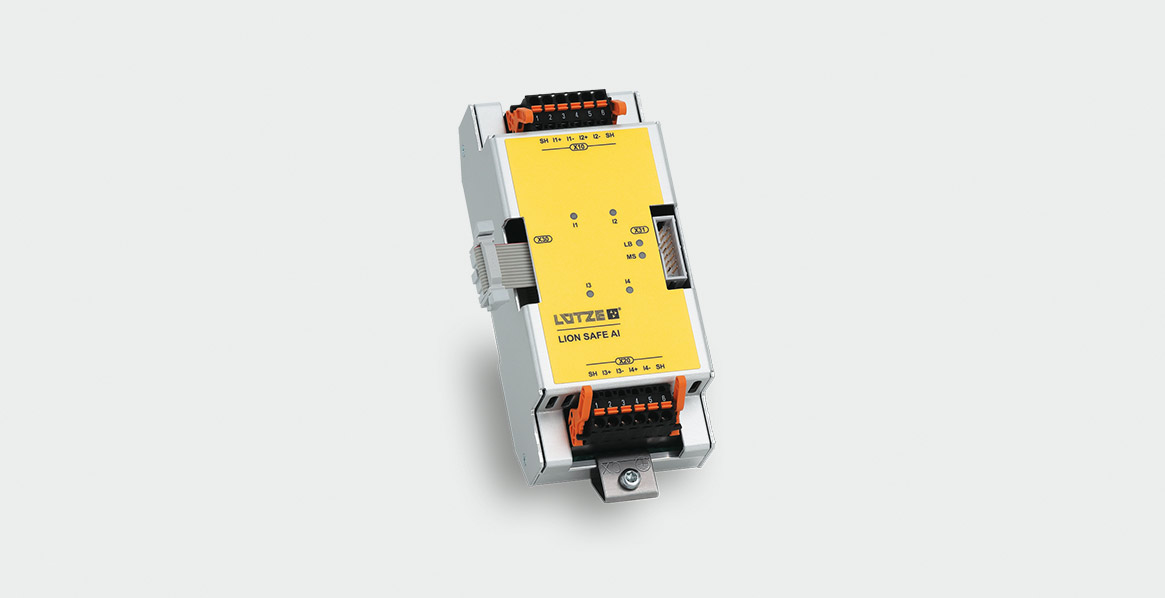

Module d'entrée de sécurité | Réf. 803305

Le module d’entrée analogique LÜTZE, offre une plage de mesure considérablement étendue de -30 à +30 mA ainsi qu’une sortie supplémentaire de diagnostic intelligente par canal. Les applications typiques concernent les métro, les locomotives et les systèmes de traction pour le traitement des données de sécurité, telles que les capteurs de pression et de température. Le module d’entrée LÜTZE se caractérise par sa construction en aluminium robuste et durable ainsi que par sa profondeur de montage peu encombrante.

Les quatre entrées analogiques du module LION-SAFE AI lisent des signaux de capteur dans la plage d'utilisations prévues et calibrées de 4 à 20 mA. La plage de mesure physique a été considérablement étendue, allant de -30 mA à +30 mA. Une fonction diagnostique par entrée est également calibrée sur cette plage de mesure.: Ainsi, en cas de dépassement temporaire de la limite de 4 à 20 mA, un message d’erreur n´est plus émis automatiquement. D’autre part, l’état du canal peut indiquer - au moyen de LED – sur quelle plage de mesure se trouvent les données mesurées du capteur et si elles sont en dehors ou dans la plage autorisée; ce qui permet de monitorer le fonctionnement du capteur raccordé.

Chacun des quatre canaux analogiques peut être paramétré individuellement sur quatre niveaux via un filtre d’entrée. Cela permet de filtrer certains signaux indésirables, tels que les impulsions courtes et les scintillements.

Avec ses dimensions compactes de 66 x 160 x 63 mm, le module LION SAFE AI convient au montage sur rail DIN dans en armoires fermées ou en pupitre de conduite. Le module LION SAFE AI est homologué pour une utilisation dans le monde entier et répond aux normes SIL 2 (EN 50129, EN 50128, EN 50126).

L'abréviation LION correspond à LÜTZE Input Output Network. Ce système a été conçu et élaboré spécialement pour une utilisation sur des véhicules ferroviaires pour des applications allant jusqu'à un niveau SIL2. La structure modulaire permet à l'utilisateur d'ajuster la composition de la station Entrées/Sorties en fonction du besoin lié à l'application, en connectant les différents modules strictement nécessaires. Un large choix d'alimentations, et de coupleurs de bus ainsi que de modules logiques et analogiques avec des entrées et des sorties sécuritaires ou non sécuritaires est disponible. La communication s'effectue via le L-Bus2.
