Quatre d'un coup

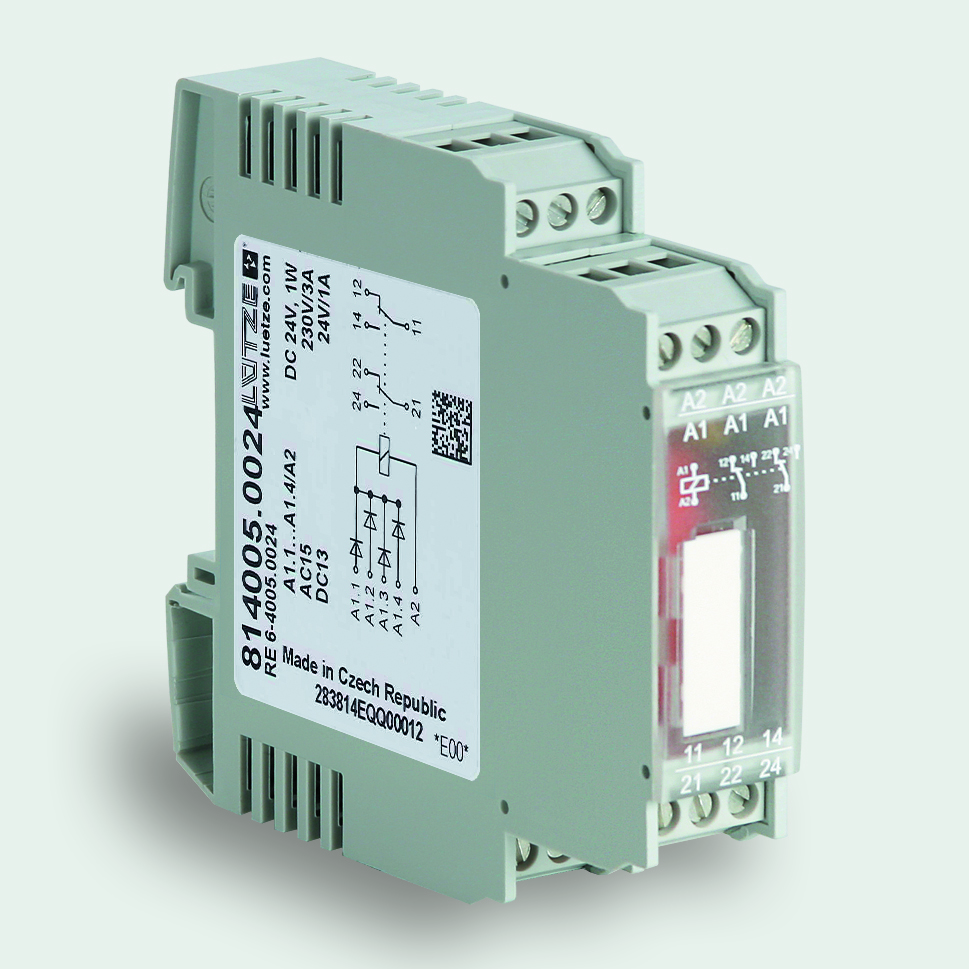

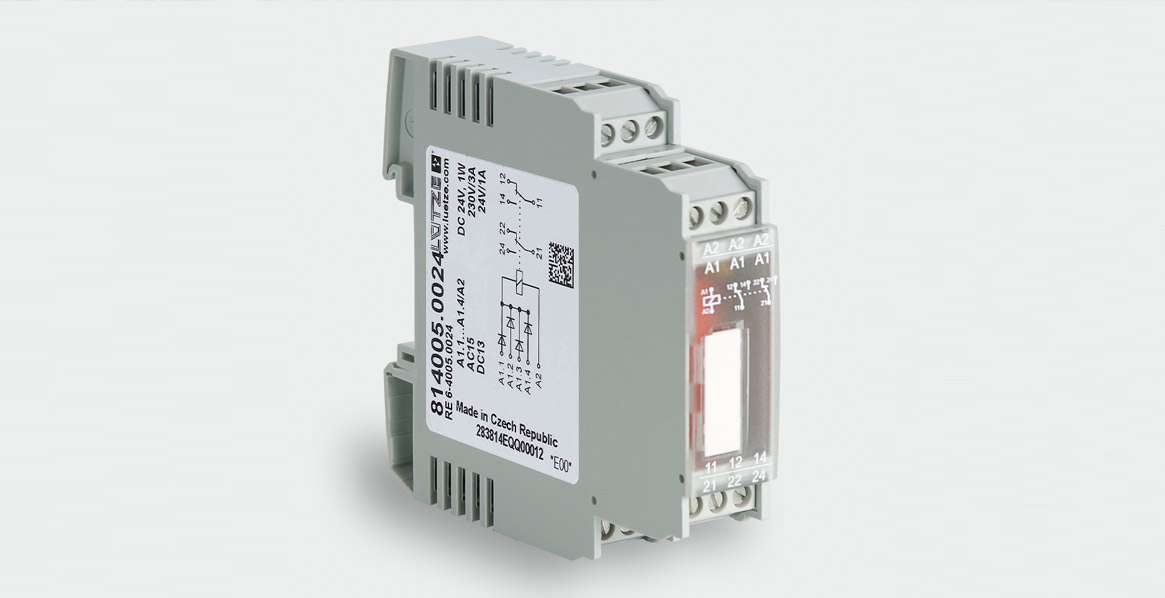

Le nouveau module relais de LÜTZE Transportation à quatre diodes de découplage est conçu pour du couplage de sortie. Il est possible de commuter jusqu'à quatre signaux d'entrée sur un relais. En plus d´un gain de place significatif, le câblage se simplifie considérablement car l´emploi de diodes externes n´est plus nécessaire. Deux contacts inverseurs de 250 Volt / 6 Ampère pour la commutation des petites à moyennes puissances sont disponibles côté charge. Le nouveau relais LÜTZE est disponible dans toutes les gamme de tensions courantes ferroviaire de DC 24 V jusqu´à DC 110 V.

Le relais LÜTZE très compact d'une largeur hors tout de 17,5 mm possède une plage de températures de travail comprises entre – 40° C à + 70° C et répond aux normes ferroviaires respectives EN 50155, EN 50121, EN 50124 ainsi que EN 50155 / EN 61373.

Un domaine d'application typique sur les véhicules ferroviaires est par ex. la commutation de signaux d'entrée en mode manuel/automatique : Le signal 1 provient de la commande du véhicule, le signal 2 vient d'un bouton-poussoir se trouvant dans le poste de conduite 1 et le signal 3 d'un bouton-poussoir au poste de conduite 2 ( Cas typique de défaillance de la commande ou pendant la mise en service).
